Cavo per il computer
Cavo e fune per il computer, l'apparato elettrico, lo strumento e l'attrezzatura
Norma del prodotto del ■: Norma di impresa

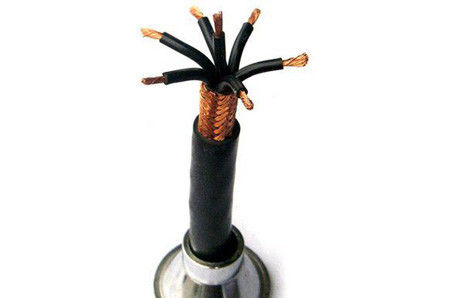

Cavo schermato multiconduttore del computer
Applicazioni del ■
Questo prodotto fa domanda per cavo di collegamento dell'apparecchio, dell'apparato o del computer elettrico, utilizzati nelle attrezzature di distribuzione con tensione nominale fino a e includendo la corrente alternata 450/750V o la CC 1000V.
Stato del ■
Il cavo è approvato per funzionare sopra fisso-installazione o il bene mobile utilizzando nella temperatura ambiente a partire da -40℃ a 50℃, all'umidità relativa non più grande di 80% ed alla temperatura di funzionamento del centro non più superiore a 70℃ come pure evitare la radiazione ad alta temperatura diretta o il contatto. La temperatura mai di meno che 0℃ quando il cavo che è posto.
Raggio di piegamento ammissibile: meno di 6 volte del diametro esterno per cavo unarmored; meno di 12 volte del diametro esterno per cavo corazzato o schermato; meno di 6 volte del diametro esterno per cavo flessibile schermato.
Tipo e nome del ■
|
Tipo
|
Designazione
|
Applicazione
|
|
DJYPV
|
Le paia isolate PE hanno torto il cavo rame-cavo-intrecciato del computer inguainato PVC schermato paia
|
Fisso-installazione
|
|
DJYP2V
|
Le paia isolate PE hanno torto il cavo del computer inguainato PVC schermato paia del rame-nastro
|
Fisso-installazione
|
|
DJYP3V
|
Le paia isolate PE hanno torto il cavo del computer inguainato PVC schermato paia del nastro composto alluminio-plastica
|
Fisso-installazione
|
|
DJYVP
|
Le paia isolate PE hanno torto il cavo rame-cavo-intrecciato del computer inguainato PVC schermato terreno comunale
|
Fisso-installazione
|
|
DJYVP2
|
Le paia isolate PE hanno torto il cavo del computer inguainato PVC schermato terreno comunale del rame-nastro
|
Fisso-installazione
|
|
DJYVP3
|
Le paia isolate PE hanno torto il cavo del computer inguainato PVC schermato terreno comunale del nastro composto alluminio-plastica
|
Fisso-installazione
|
|
DJYPVP
|
Le paia isolate PE hanno torto le paia rame-cavo-intrecciate ed il cavo del computer inguainato PVC schermato terreno comunale
|
Fisso-installazione
|
|
DJYP2VP2
|
Paia del rame-nastro torte paia isolate PE e cavo del computer inguainato PVC schermato terreno comunale
|
Fisso-installazione
|
|
DJYP3VP3
|
Le paia isolate PE hanno torto le paia del nastro composte alluminio-plastica ed il cavo del computer inguainato PVC schermato terreno comunale
|
Fisso-installazione
|
|
DJYPVR
|
Le paia isolate PE hanno torto il cavo flessibile rame-cavo-intrecciato del computer inguainato PVC schermato paia
|
Bene mobile facendo uso di
|
|
DJYP2VR
|
Le paia isolate PE hanno torto il cavo flessibile del computer inguainato PVC schermato paia del rame-nastro
|
Bene mobile facendo uso di
|
|
DJYP3VR
|
Le paia isolate PE hanno torto il cavo flessibile del computer inguainato PVC schermato paia del nastro composto alluminio-plastica
|
Bene mobile facendo uso di
|
|
DJYPVPR
|
Le paia isolate PE hanno torto le paia rame-cavo-intrecciate ed il cavo flessibile del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJYP2VP2R
|
Paia del rame-nastro torte paia isolate PE e cavo flessibile del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJYP2VP3R
|
Le paia isolate PE hanno torto le paia del nastro composte alluminio-plastica ed il cavo flessibile del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJVPVP
|
Le paia isolate PVC hanno torto le paia rame-cavo-intrecciate ed il cavo del computer inguainato PVC schermato terreno comunale
|
Fisso-installazione
|
|
DJVP2VP2
|
Paia del rame-nastro torte paia isolate PVC e cavo del computer inguainato PVC schermato terreno comunale
|
Fisso-installazione
|
|
DJVP3VP3
|
Le paia isolate PVC hanno torto le paia del nastro composte alluminio-plastica ed il cavo del computer inguainato PVC schermato terreno comunale
|
Fisso-installazione
|
|
DJVPVPR
|
Le paia isolate PVC hanno torto le paia rame-cavo-intrecciate ed il cavo flessibile del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJVP2VP2R
|
Paia del rame-nastro torte paia isolate PVC e cavo flessibile del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJVP3VP3R
|
Le paia isolate PVC hanno torto le paia del nastro composte alluminio-plastica ed il cavo flessibile del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJVVP
|
Le paia isolate PVC hanno torto il cavo rame-cavo-intrecciato del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJVVPR
|
Le paia isolate PVC hanno torto il cavo flessibile rame-cavo-intrecciato del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJVVP2R
|
Le paia isolate PVC hanno torto il cavo flessibile del computer inguainato PVC schermato terreno comunale del rame-nastro
|
Bene mobile facendo uso di
|
|
DJVVP3R
|
Le paia isolate PVC hanno torto il tipo composto alluminio-plastica cavo flessibile del computer inguainato PVC schermato terreno comunale
|
Bene mobile facendo uso di
|
|
DJVV
|
Le paia isolate PE hanno torto il cavo del computer inguainato PVC
|
Fisso-installazione
|
|
DJVVP
|
Le paia isolate PVC hanno torto il cavo rame-cavo-intrecciato del computer inguainato PVC schermato terreno comunale
|
Fisso-installazione
|
|
DJVVP2
|
Le paia isolate PVC hanno torto il cavo del computer inguainato PVC schermato terreno comunale del rame-nastro
|
Fisso-installazione
|
|
DJVVP3
|
Le paia isolate PVC hanno torto il cavo del computer inguainato PVC schermato terreno comunale del nastro composto alluminio-plastica
|
Fisso-installazione
|
|
DJYPV22
|
Le paia isolate PE hanno torto il cavo corazzato rame-cavo-intrecciato del computer inguainato PVC del doppio nastro d'acciaio schermato paia
|
Fisso-installazione
|
|
DJYP2V22
|
Le paia isolate PE hanno torto il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato paia del rame-nastro
|
Fisso-installazione
|
|
DJYP3V22
|
Le paia isolate PE hanno torto il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato paia del nastro composto alluminio-plastica
|
Fisso-installazione
|
|
DJYVP22
|
Le paia isolate PE hanno torto il cavo corazzato rame-cavo-intrecciato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale
|
Fisso-installazione
|
|
DJYVP3-22
|
Le paia isolate PE hanno torto il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale del nastro composto alluminio-plastica
|
Fisso-installazione
|
|
DJYPVP22
|
Le paia isolate PE hanno torto le paia rame-cavo-intrecciate ed il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale
|
Fisso-installazione
|
|
DJYP2VP2-22
|
Paia del rame-nastro torte paia isolate PE e cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale
|
Fisso-installazione
|
|
DJYP3VP3-22
|
Le paia isolate PE hanno torto le paia del nastro composte alluminio-plastica ed il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale
|
Fisso-installazione
|
|
DJVPVP22
|
Le paia isolate PVC hanno torto le paia rame-cavo-intrecciate ed il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale
|
Fisso-installazione
|
|
DJVP2VP2-22
|
Paia del rame-nastro torte paia isolate PVC e cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale
|
Fisso-installazione
|
|
DJVP3VP3-22
|
Le paia isolate PVC hanno torto le paia del nastro composte alluminio-plastica ed il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale
|
Fisso-installazione
|
|
DJVVP22
|
Le paia isolate PVC hanno torto il cavo corazzato rame-cavo-intrecciato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale
|
Fisso-installazione
|
|
DJVVP2-22
|
Le paia isolate PVC hanno torto il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale del rame-nastro
|
Fisso-installazione
|
|
DJVVP3-22
|
Le paia isolate PVC hanno torto il cavo corazzato del computer inguainato PVC del doppio nastro d'acciaio schermato terreno comunale del nastro composto alluminio-plastica
|
Fisso-installazione
|
Gamma di produzione del ■
|
Tipo
|
Sezione trasversale nominale millimetro2
|
Numero di paia dei centri
|
|
DJVVR, DJVVPR, DJVVP2R, DJVVP3R,
DJVPVPR, DJVP2VP2R, DJVP3VP3R
|
0,5, 0,75, 1,0, 1,5
|
1~24
|
|
DJVV, DJVVP, DJVVP2, DJVVP3,
DJYVP, DJYVP2, DJYVP3
DJVPVP, DJVP2VP2, DJVP3VP3
DJYPV, DJYP2V, DJYP3V
DJYPVP, DJYP2VP2, DJYP3VP3
DJYPVR, DJYP2VR, DJYP3VR
DJYPVPR, DJYP2VP2R, DJYP3VP3R
|
0,5, 0,75, 1,0, 1,5
|
1~24
|
|
DJVVP22, DJVVP2-22, DJVVP3-22
DJYVP22, DJYVP3-22
DJVPVP22, DJVP2VP2-22, DJVP3VP3-22
DJYPV22, DJYP2V22, DJYP3V22
DJYPVP22, DJYP2VP2-22, DJYP3VP3-22
|
0,5, 0,75, 1,0, 1,5
|
1~24
|
Dati tecnici del ■ per la specificazione e la costruzione di serie
|
Sezione trasversale nominale
millimetro2
|
Classe
del conduttore
|
≤ (Ω/km)
Resistenza del conduttore a 20℃
|
≥Ω·chilometro di resistenza di isolamento a 20℃
|
|
Untinned
|
In scatola
|
PE
|
PVC
|
|
1,2-class
|
5-class
|
1,2-class
|
5-class
|
|
0,5
|
1,2,5
|
36,0
|
39,0
|
36,7
|
40,1
|
1200
|
12
|
|
0,75
|
1,2,5
|
24,5
|
26,0
|
24,8
|
26,7
|
1000
|
10
|
|
1,0
|
1,2,5
|
18,1
|
19,5
|
18,2
|
20,0
|
1000
|
10
|
|
1,5
|
1,2,5
|
12,1
|
13,3
|
12,2
|
13,7
|
900
|
9
|
Parecchie paia hanno protetto il cavo di segnale per i computer elettronici
Norma del prodotto del ■: Norma di impresa
Gamma applicabile del ■
Il prodotto si applica alla trasmissione del segnale del sistema di controllo del computer, del sistema di controllo di distribuzione, dello automatico-strumento e dello strumento di prova che richiedono la tensione CA Che valuta 300/500V e sotto e l'alta resistenza di interferenza.
Base di fabbricazione del ■
Gli indici principali di tecnica sono conforme a BS5308, IEC189, la norma JIS528.
Caratteristica di prodotto del ■ e caratteristica di uso
1. Il cavo è caratterizzato nel piccolo angolo di perdita medio, nella buona alterabilità al blocco e nell'abilità potente della capacità corrente. Anche può resistere al calore, resiste alla radiazione, protegge la corrosione, protegge l'acqua. Ha buona pressione-tenuta.
2. Il cavo basso dell'alogeno del fumo basso è caratterizzato in fumo basso e nel rilascio cloridrico del gas. Non estenderà la fiamma. E non ha fastidio di inquinamento in modo che abbia alta sicurezza.
3. Il cavo isolato XLPE ha grande capacità della corrente e della struttura leggera e protable. Può anche essere posto senza limitazione della differenza di livello lungo l'itinerario. La temperatura massima di sovraccarico del `s del cavo in a breve termine è 130℃.When che i centri mettono in cortocircuito, la temperatura massima è 250℃ ed il tempo massimo è di 5 secondi.
4. il cavo della silicio-gomma e della Fluoro-plastica ha buona resistenza al calore. Possono essere utilizzate in circostanze del calore per molto tempo. il cavo della Silicio-gomma inoltre ha buon proofness dell'acqua. È molto morbido e facile da essere posto.
5. La temperatura situantesi minima del cavo è 0℃. La struttura dura minima del raggio di curvatura è 10 volte del diametro esterno e la struttura molle minima è 8 volte del diametro esterno.
Specificazione di produzione del ■
Sezione nominale del centro: 0,5, 0,75, 1,0, 1,5, 2,5 il centro di millimetro2: 1-24 paia
Tipo del ■, descrizione, temperatura per il lavoro a lungo termine
|
Tipo
|
Descrizione
|
Temperatura per il lungo termine nel lavoro
|
|
(ZR) DJYPV
(ZR) DJYVP
(ZR) DJYPVP
|
PVC ignifugo isolato PE inguainato schermato collettivamente o cavo schermato e collettivamente schermato di paia per il computer
|
-20℃-+70℃
|
|
ZB-DJYPV
ZB-DJYVP
ZB-DJYPVP
|
PVC ignifugo della classe di B isolato PE inguainato schermato collettivamente o cavo schermato e collettivamente schermato di paia per il computer
|
-20℃-+105℃
|
|
DJYJPV
DJYJVP
DJYJPVP
|
XLPE ha isolato il PVC inguainato schermato collettivamente o il cavo schermato e collettivamente schermato di paia per il computer
|
-20℃-+105℃
|
|
DJHFPD
DJHFVP
DJHFPVP
|
PVC ignifugo isolato Fluoro-plastica inguainato schermato collettivamente o cavo schermato e collettivamente schermato di paia per il computer
|
-40℃-+250℃
|
|
DJHGPG
DJHGGP
DJHGPGP
|
Silicio-gomma isolata inguainata cavo schermato e collettivamente schermato di paia o collettivamente schermata per il computer
|
-60℃-+200℃
|
Rileva: Se la struttura molle è necessaria, aggiunga prego “la R„ dopo l'ultima lettera o il tipo. Esempio: DJYPVPR
Indice principale di tecnica del ■
Indice comune di tecnica
|
oggetto
|
indice
|
oggetto
|
indice
|
|
Ω/km
Resistenza massima del conduttore di CC a 20℃
|
0,5
|
0,75
|
1,0
|
1.5mm2
|
Resistenza elettrostatica di interferenza (15kv) sistemi MV
|
≤80
|
|
39,6
|
24,5
|
18,1
|
12,1
|
|
MΩKm
Resistenza isolata a 20℃
|
≥1000
|
Resistenza magnetica di interferenza (400A/m) sistemi MV
|
≤5
|
|
Squilibrio di capacità (IKHZ) PF/250m
|
≤250
|
Costante di attenuazione (IKHZ) dB/100m
|
≤0.08
|
|
Rapporto di resistenza di induttanza μH/m
|
≤25
|
Prova AC2000V/5min di tensione
|
Nessuna ripartizione
|
|
Capacità di lavoro (IKHZ) nF/Km
|
≤115
|
Legare la prova di combustione
|
Qualificato
(Serie di B)
|
Indice delle proprietà dell'alogeno basso del fumo basso:
1. Gas release≤125mg/g dell'HCl
2. Fumo density≤300
Indice delle proprietà di XLPE:
1. Sforzo crazing≥500hr resistente di circostanza
2. Perdita media angle≤0.003 di tangente
3. Inter--linking≥75%
Figura della struttura del ■
1. Incagliato (gruppo)
2. Separatore
3. Schermo
4. Separatore
5. Riempitore
6. Schermo
7. Separatore
8. Guaina esterna
Tipo Cavo-Essenziale di sicurezza del computer
Norma del prodotto del ■
Norma di impresa
Applicazione del ■
Questo prodotto è adatto cavo di collegamento a strumento di prove anche e anti-perturbazione per più molto richiesto relativamente con nei posti di uso ed al tester con relativamente molto richiesto per antidisturbance.
Proprietà del ■ per uso
1. La tensione nominale U0/Uè300/500Vesotto.
2. La temperatura conceduta del lavoro del centro del cavo per un lungo periodo non dovrebbe superare 70℃.
3. Mentre si situa, il cavo non dovrebbe sopportare la forza meccanica esterna. Durante l'uso, il cavo dovrebbe impedire la radiazione ad alta temperatura e diretta o il contatto.
Tipo del ■
|
Tipo
|
descrizione
|
Portata di uso
|
|
BAJYVPP
|
Tipo essenziale cavo di sicurezza del computer
|
Stenditura dell'interno, nel canale del cavo, in condutture per il collegamento dei generi vari di computer & di sistema di controllo
|
|
BAJYYPP
|
Tipo essenziale cavo di sicurezza del computer
|
Specifiche del ■
|
Elettricità del carico di cavo
|
Isolamento di cavo
|
|
Sezione trasversale millimetro2
|
No /Diameter millimetro
|
Numero dei centri
|
Gruppo di paia torto
|
Un gruppo di tre cavi
|
|
1,0
1,5
2,5
|
7 /0.43
7 /0.52
19 /0.41
|
2,4,6,19
3
3
|
2,3,4,5,6,10
3
—
|
—
2,3,4,5
—
|
Diagramma del ■ della struttura
1. Incagliato (gruppo)
2. Separatore
3. Schermo
4. Separatore
5. Riempitore
6. Schermo
7. Separatore
8. Guaina esterna
Stati tecnici del ■
1. La resistenza di CC del conduttore a 20℃ è:
1.0mm2 non più grande di 19.5Ω/km
1.5mm2 non più grande di 13.5Ω/km
2. 5mm2 non più grande di 9.0Ω/km
2. La resistenza di isolamento (il centro-centro, centro-schermo) non dovrebbe essere di meno di 1.000 MΩ·chilometro.
3. Il cavo dovrebbe subire 50Hz, 2,000V tensione, prova 1min e non deve essere perforato.
4. Le caratteristiche operative del cavo non dovrebbero essere più grandi di 80μF/km.
5. Il cavo finito che resistono alla perturbazione esterna del campo magnetico, l'induzione elettrostatica e l'abilità di radiazione elettromagnetica rispondono ai requisiti standard.
